Een slim schakelkastje voor de PA0MBJ antenneschakelaar

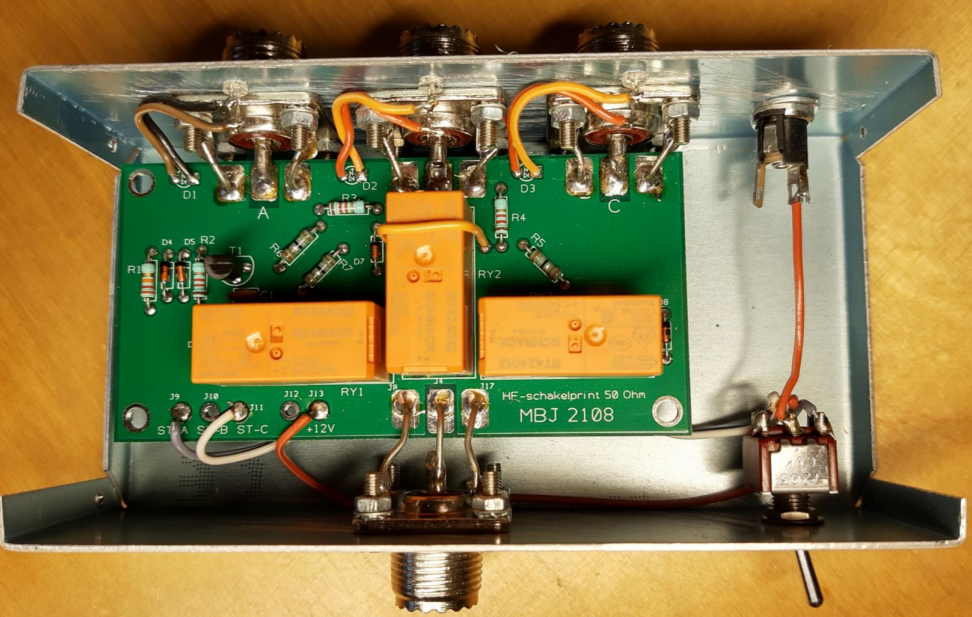

Als u als radiozendamateur enkele HF-antennes heeft maar niet te veel antennekabels wilt gebruiken dan is de Antenneschakelaar van Mans PA0MBJ een heel handig apparaat. Deze is te voorzien van een schakelaar op het kastje zelf of te voorzien van een dunne kabel met een paar schakeldraadjes naar een schakelkastje in de verder gelegen radioshack .  Nu heb ik zelf vrij lange antennekabels (20meter) en als domotica/elektronica fan moest daar natuurlijk een slimme oplossing voor komen.

Een slim schakelkastje dus, waarom makkelijk als het ook moeilijk kan ;-)

Een van de dingen die wel belangrijk zijn is dat u zeker wilt weten dat de ingeschakelde HF-antenne ook daadwerkelijk via de antenneschakelaar op de radioset is aangesloten, meeste radiosets zijn wel beveiligd en u heeft natuurlijk een SWR-meter bij de set maar een extra beveiliging kan nooit kwaad. Ook is het wel leuk als op een scherm te zien is welke antenne is ingeschakeld. Optioneel kunt u die info ook nog laten doorsturen naar uw domotica systeem.

Hardware opzet

• Een NodeMCU ESP8266 bord met OLED display
• Een 3-kanaals INA3221 I2C DC stroom/spanningssensor module (met gescheiden ingangen!)
• Een mooi doosje met doorzichtige deksel
• Een 3-standen schakelaar
• Een LM2596 stepdown converter om 12Volt naar 3,3Volt te brengen
• En een paar stekkers (2x chassis connector 4-polige inclusief stekkers en een chassis connector 2-polige inclusief stekker om het netjes aan te sluiten
• Een 12Volt DC adapter

Ingebouwde functies

Afhankelijk van de schakelaarstand (1,2 of 3) wordt de stroom naar het bijbehorende relais in de Mans-antenneschakelaar gemeten. Als in de programmacode WIFI en eventueel een MQTT server is ingesteld (en dit gecompileerd en geflashed is naar de ESP8266) dan wordt de unit daarmee verbonden. Als er een actieve MQTT verbinding is dan wordt de ingeschakelde antenne en status van de unit doorgegeven: Domotica enthousiastelingen vinden dat vast wel leuk. De volgende info wordt op het scherm van de unit weergegeven:

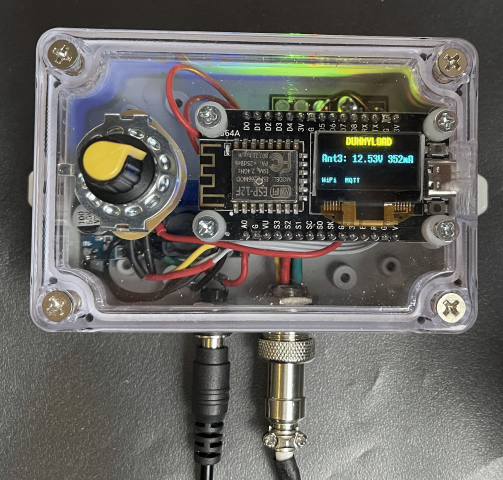

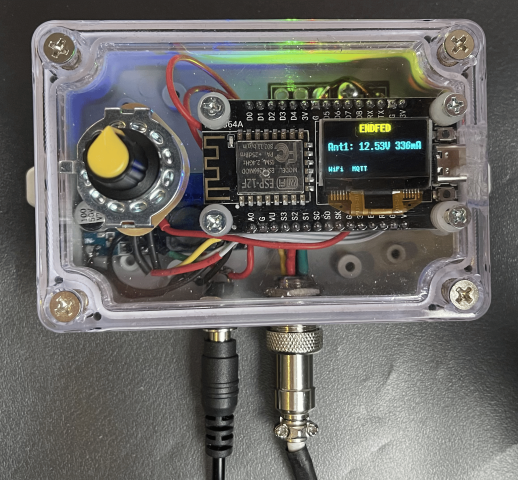

• Naam van de ingeschakelde antenne (in mijn geval de Endfed, HW10 vertical of de dummyload, uiteraard in de programmacode aanpasbaar)
• WIFI en/of MQTT verbinding geactiveerd
• Spanning en stroom wat naar het geactiveerde relais gaat
• Als de stroom naar het geschakelde relais te laag is, of niet is aangesloten of wellicht kapot is dan wordt dat duidelijk aangegeven

Software & Hardware schakeling

De software is te compileren en te wijzigen met de Arduino IDE, opensource en beschikbaar via mijn website www.rhodyon.eu en binnenkort ook op de bijbehorende GitHub pagina.

Wat de hardware opbouw aangaat, de chassis connectors inclusief stekkers en de behuizing: hoe u dat doet moet u natuurlijk zelf weten. Sluit als eerste de stepdown converter aan op de 12Volt dc voeding en regel de output van de converter in op 3,3Volt. Dit is wel belangrijk, deze 3,3Volt is namelijk de voeding voor het ESP en INA bord en die kunnen niet tegen een hogere spanning! Als u dat gedaan heeft kunt u vervolgens de rest opbouwen, de ESP voorzien van de software en na alles goed nagelopen te hebben kunt u het een en ander testen. Als alles werkt dan heeft u weer een leuke aanvulling voor in de shack!
